Сантиметр решает всё: как замерить оконный проём без ошибок до вызова установщиков

Самая частая причина проблем с новыми пластиковыми окнами — не плохой профиль или дешёвый стеклопакет, а неправильный замер проёма. Ошибка в 5 – 10 мм превращает монтаж в муку: окно либо не лезет в проём, либо висит с огромными щелями, которые приходится задувать вёдрами пены. И в том, и в другом случае страдает теплоизоляция, а гарантия на установку аннулируется. Самостоятельный замер перед вызовом профессионального обмерщика даёт владельцу дома важнейшее преимущество: он понимает, какие размеры ожидать и может проверить правильность расчётов. Это не сложно, но требует аккуратности, понимания типов проёмов и знания нескольких жёстких правил.

Типы оконных проёмов: с четвертью и без четверти

Главное различие, которое определяет весь алгоритм замера, — наличие четверти. Четвертью называется выступ в верхней и боковых частях проёма, который удерживает оконную раму от выпадения наружу. Такая конструкция типична для панельных и многих кирпичных домов. Проём без четверти — гладкий прямоугольный вырез в стене, характерный для частных домов из газобетона, дерева или каркасных конструкций. Ошибиться в определении типа проёма нельзя, потому что формулы расчёта размеров окна для них принципиально разные.

Проём с четвертью: особенности измерения

В проёме с четвертью окно должно заходить за выступы сверху и с боков примерно на 20 – 40 мм, но не касаться их вплотную. Снизу четверти, как правило, нет — там находится подоконная доска. Замеряют такой проём по самому узкому месту между четвертями. Измеряют ширину в трёх точках: сверху, посередине и снизу. Берут наименьшее значение и прибавляют к нему от 20 до 40 мм для захода за четверти. Высоту измеряют слева, по центру и справа от нижнего откоса до верхней четверти. Берут наименьшее значение — это и будет высота будущего окна без учёта подставочного профиля.

• Ширина окна = ширина проёма в узком месте + 20 – 30 мм (заход за боковые четверти).
• Высота окна = расстояние от нижнего откоса до верхней четверти (без захода, так как сверху заход уже учтён).
• Обязательно проверяют наличие четверти в верхней части — иногда её нет, тогда замер как для проёма без четверти.

Проём без четверти: прямой прямоугольник

В проёме без четверти окно просто устанавливается в прямоугольное отверстие. Здесь задача — измерить точные габариты проёма и вычесть монтажные зазоры. С каждой стороны между окном и стеной оставляют от 15 до 30 мм для монтажной пены. Ширину и высоту измеряют в трёх точках, берут наименьшие значения. Ширина окна = ширина проёма (минимальная) минус 30 – 50 мм (суммарный зазор слева и справа). Высота окна = высота проёма (минимальная) минус 40 – 60 мм (зазоры сверху и снизу). Нижний зазор делают больше — около 30 мм, потому что под окном будет подоконник и подставочный профиль.

Инструменты для точного замера: что использовать

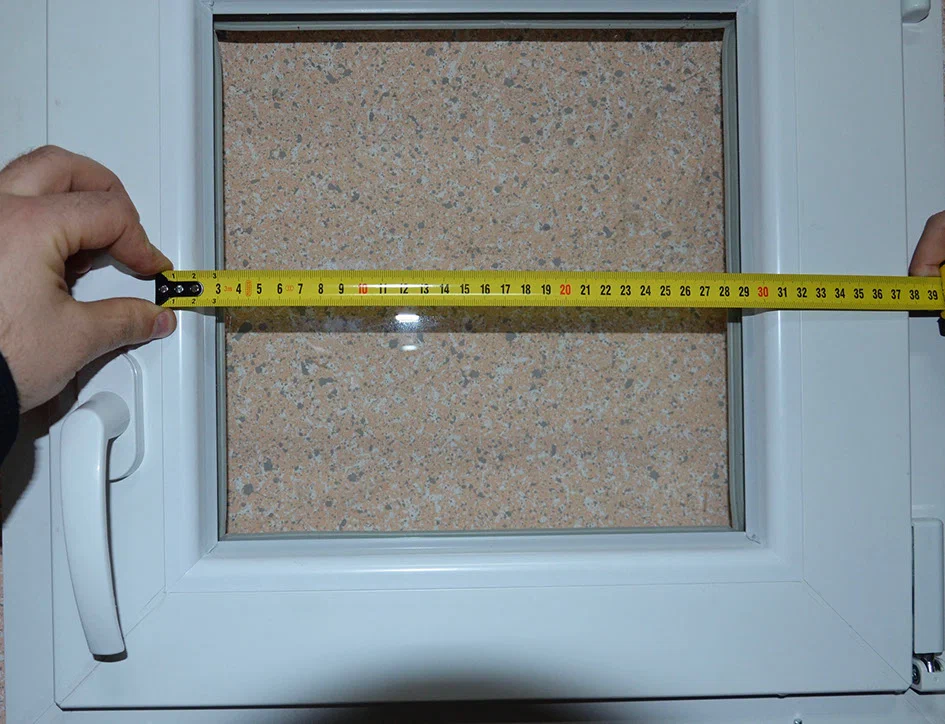

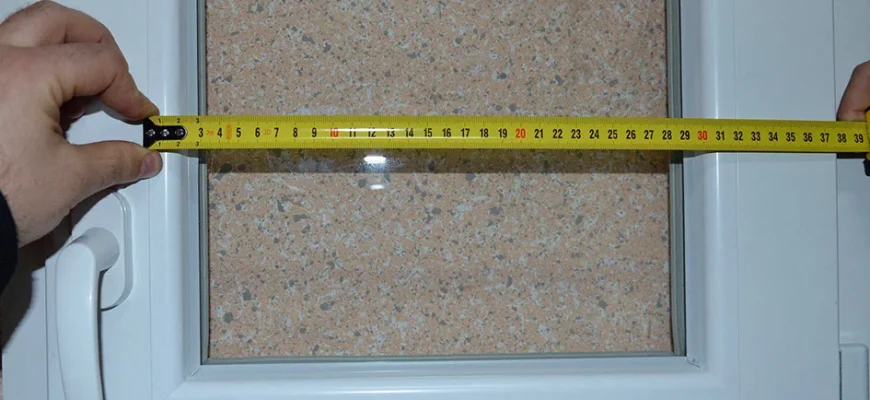

Рулетка длиной 5 – 7 метров — основной инструмент, но не единственный. Уровень пузырьковый длиной не менее 60 см нужен для проверки вертикальности откосов. Лазерный дальномер ускоряет работу, но для проёмов с четвертью он менее точен из-за трудности попадания в скрытые углы. Бумага, карандаш и фотоаппарат (или камера телефона) обязательны для фиксации каждого промера. Профессиональные замерщики всегда делают эскиз проёма с размерами и примечаниями. Важно: рулетка должна быть металлической, без люфта в защёлке. Тканевая портновская рулетка даёт погрешность до 5 мм на метр — неприемлемо.

Проверка геометрии: отклонения от прямоугольника

Редкий проём в старом доме или даже в новостройке имеет идеальные прямые углы и параллельные стороны. Часто встречаются перекосы — завалы откосов внутрь или наружу, клиновидные сужения, ромбовидные деформации. Перед замером нужно приложить уровень к боковым и верхней граням проёма. Если отклонение составляет более 10 мм на 1 метр длины, это серьёзный перекос. В таких случаях окно проектируют с меньшими размерами, чтобы оно гарантированно встало, а большие щели (до 50 – 70 мм) заполняют пеной и закрывают широкими откосами. Измерять нужно не только расстояния между откосами, но и диагонали проёма. Разница диагоналей более 15 мм говорит о сильном перекосе.

• Замеряют ширину сверху и снизу — разница более 10 мм — проём клином.
• Замеряют высоту слева и справа — разница более 10 мм — горизонтальные откосы не параллельны.
• Сравнивают диагонали — неравенство более 15 мм требует увеличения монтажных зазоров.

Пошаговый алгоритм замера проёма с четвертью

Начните с измерения расстояния между боковыми четвертями в самом узком месте. Обычно это верхняя часть проёма. Например, получили 1200 мм. Это ширина проёма. Прибавьте 20 – 30 мм на заход окна за четверти. Ширина окна = 1220 – 1230 мм. Затем измерьте высоту от нижнего откоса (там, где будет стоять окно) до верхней четверти. Измеряйте слева, справа и по центру. Возьмите наименьшее значение, например 1400 мм. Это высота окна без подставочного профиля. Подставочный профиль (высота 30 мм) добавляется снизу, поэтому общая высота окна с профилем составит 1430 мм. Важно: окно не должно упираться в верхнюю четверть — оставляют зазор 5 – 10 мм, который регулируется при монтаже.

Учёт подоконника и отливов

Подоконник и наружный отлив не влияют на размеры окна, но влияют на высоту установки. Отлив крепится под окном и должен выступать за внешнюю стену на 30 – 50 мм. Его ширина равна ширине проёма плюс 60 – 100 мм на загибы по бокам. Подоконник вставляется в паз под окном и выступает внутрь комнаты на 50 – 150 мм. При замере высоты проёма нужно сразу решить, на каком уровне будет подоконник. Стандарт: расстояние от чистого пола до нижней части подоконника — 700 – 900 мм для кухни и жилых комнат, 400 – 600 мм для детской и спальни, 900 – 1100 мм для холодных лоджий. Эти цифры важны, так как от них зависит высота окна.

Пошаговый алгоритм замера проёма без четверти

Измерьте ширину проёма в трёх точках: вверху, посередине, внизу. Допустим, получили 1500 мм, 1505 мм, 1510 мм. Берём наименьшее — 1500 мм. Вычитаем монтажные зазоры: с каждой стороны по 15 – 30 мм. Итого ширина окна = 1500 — (15 + 15) = 1470 мм (если зазоры по 15 мм) или 1500 — (30 + 30) = 1440 мм (если зазоры по 30 мм). Для большинства стен достаточно зазоров 20 – 25 мм. Высоту измеряем слева, по центру, справа от нижнего откоса до верхнего. Получили 1100 мм, 1105 мм, 1095 мм. Берём 1095 мм. Вычитаем верхний зазор 20 – 30 мм и нижний зазор 30 – 40 мм (там будет подоконник). Высота окна = 1095 — (25 + 35) = 1035 мм.

Монтажные зазоры: не меньше и не больше

Слишком маленький зазор (менее 10 мм) не позволяет нормально запенить щель — пена не проникает вглубь, остаются пустоты, промерзающие зимой. Слишком большой зазор (более 40 мм) требует много пены, которая даёт сильное расширение и может выгнуть раму. Оптимальные значения: для пенобетона и газосиликата — 20 – 25 мм на сторону, для кирпича и бетона — 15 – 20 мм, для деревянных стен — 30 – 40 мм (компенсация усадки). Для проёмов с четвертью зазор между рамой и четвертью должен быть 5 – 10 мм — он регулируется монтажными пластинами и клиньями.

Особые случаи: старые дома, косые проёмы, нестандартные стены

В домах старого фонда (сталинки, хрущёвки) проёмы часто имеют огромные перекосы, завалы и разрушенные четверти. Здесь стандартные формулы не работают. Замерщик снимает размеры в 6 – 8 точках и рисует подробный эскиз. Окно проектируют с запасом по ширине и высоте минус 40 – 50 мм от самых узких мест, а большие щели (до 70 мм) заполняют пеной в два слоя с обязательным армированием шва. В деревянных домах проём измеряют с учётом усадки: высота проёма минус 50 – 100 мм в зависимости от возраста сруба и влажности бревна. В домах из газобетона проёмы часто имеют неровные края — их нужно оштукатурить или выровнять монтажной пеной до замера.

• Для лоджий и балконов — замер сложнее из-за парапета, козырька и угловых соединений, лучше доверить профессионалам.
• Для арочных и трапециевидных окон — шаблон из картона или лазерное сканирование, рулеткой не обойтись.
• Для окон с импостом (вертикальной перемычкой) — учитывают, что импост может не совпасть с серединой проёма, если проём кривой.

Типичные ошибки самостоятельного замера

Самая распространённая ошибка — замер по старой оконной раме, а не по проёму. Старая рама могла быть установлена криво, её размеры не совпадают с реальными габаритами проёма. Вторая ошибка — игнорирование слоя штукатурки. В старых домах под подоконником и на откосах может быть до 30 – 50 мм рыхлой штукатурки, которая выкрошится при демонтаже. Замерять нужно до твёрдого основания (кирпич, бетон, брус). Третья ошибка — неправильное определение четверти. Иногда четверть есть только с трёх сторон, а снизу её нет, но новички считают её присутствие везде и ошибаются с заходом.

• Не учитывают толщину подставочного профиля — окно оказывается выше, чем нужно, и не встаёт по высоте.
• Забывают про водоотлив и измеряют высоту до нижнего края проёма, не зная, что отлив потребует места.
• Округляют размеры до сантиметров — погрешность в 5 мм может быть фатальной.
• Измеряют проём после штукатурки, но до демонтажа старого окна — после снятия рамы размер увеличивается.

Проверка результатов: что сделать до заказа окна

После того как все размеры записаны, наступает самый важный этап — проверка. Ещё раз пройдитесь рулеткой по всем точкам, но в другом порядке. Например, если первый раз начинали с левого угла, теперь начните с правого. Сравните результаты. Отклонение более 3 мм — повод перемерить. Нарисуйте эскиз проёма на бумаге в масштабе, укажите все размеры и перекосы. Покажите этот эскиз профессиональному замерщику из оконной компании — он либо подтвердит ваши расчёты, либо укажет на ошибки. Многие компании вычитают стоимость вызова замерщика из цены окна, если заказ состоялся. Это самый надёжный путь: вы делаете предварительный замер для понимания ситуации, а финальные цифры доверяете профессионалу с гарантией.

Фотографирование проёма с размерами

Сфотографируйте проём крупным планом и общий план стены с окном. На фото можно нанести размеры с помощью приложения-маркера. Это страховка на случай, если вы забудете или перепутаете цифры. Фото также помогает менеджеру в оконной компании увидеть особенности откосов, наличие батарей под окном, помех для открывания створок. При замере проёма с четвертью сфотографируйте четверти снаружи и изнутри — это покажет, насколько они целы и ровны. Для проёмов без четверти сфотографируйте стену снаружи — там может оказаться выступающий цоколь или вентиляционный канал, мешающий установке отлива.
