Как установить окна в деревянном доме: обсада (окосячка) и её важность

Деревянный дом живёт своей жизнью. Он дышит, меняет влажность, а главное — непрерывно движется. Стены из бревна или бруса дают усадку до 5 – 10 % от первоначальной высоты в течение первых 3 – 5 лет. Если вставить пластиковое окно в такой проём как в каменной стене — жёстко и без зазоров — результат будет печальным. Бревно сверху начнёт давить на раму, окно перекосится, створки перестанут закрываться, а стеклопакет лопнет от неравномерного давления. Обсада (окосячка) — это деревянная коробка внутри проёма, которая принимает на себя всю нагрузку усадки и позволяет окну оставаться в покое. Без неё установка окон в деревянном доме теряет смысл.

Природа усадки деревянного дома: цифры и сроки

Древесина — гигроскопичный материал. После рубки и сборки сруба бревно или брус начинают отдавать влагу окружающей среде. Процесс идёт неравномерно: первые полгода усадка самая интенсивная, затем замедляется. Для цельного бревна естественной влажности общая усадка может достигать 60 – 80 мм на высоту 3 м. Для клеёного бруса, который предварительно высушен в камерах, усадка гораздо меньше — 15 – 25 мм. Но даже эти миллиметры, если их не скомпенсировать, гарантированно повредят окна. Профессиональные строители никогда не вставляют окна в свежесрубленный дом раньше, чем через 6 – 12 месяцев выдержки под кровлей. Но даже после этого усадка продолжается, просто медленнее. Обсада нужна в любом деревянном доме, независимо от возраста.

• Сруб из цельного бревна естественной влажности — усадка 50 – 100 мм за 3 года.
• Сруб из оцилиндрованного бревна камерной сушки — усадка 20 – 40 мм.
• Дом из профилированного бруса естественной влажности — усадка 30 – 50 мм.
• Дом из клеёного бруса — усадка 10 – 20 мм, но обсада всё равно обязательна.

Конструкция обсады: как она работает и из чего состоит

Окосячка — это не просто рама внутри проёма. Это инженерная конструкция, которая скользит относительно стен и не мешает им оседать. Стандартная обсада состоит из трёх элементов: двух боковых стояков (вертикальных брусьев), верхней перекладины (вершника) и подоконной доски (нижней части). В боковых стояках вырезают паз, а в торцах брёвен проёма — шип. Или наоборот, шип на стояке, паз в бревне. Это соединение «шип-паз» обеспечивает вертикальное скольжение: стена движется вниз, а обсада остаётся на месте. Над вершником обязательно оставляют усадочный зазор 40 – 70 мм, который заполняют мягким утеплителем (пакля, джут, минеральная вата). Сверху этот зазор закрывают наличником, который тоже крепится только к обсаде, а не к стене.

Типы обсады: черновая, чистовая, силовая

Черновая обсада — самая бюджетная и распространённая. Её делают из обычной сосновой доски толщиной 40 – 50 мм. В проёме монтируется коробка, а уже в неё вставляют окно. Зазоры между обсадой и стенами заполняют утеплителем. Снаружи и изнутри всю конструкцию закрывают наличниками. Этот тип подходит для домов, которые будут отделываться — сайдингом, блок-хаусом, штукатуркой по сетке. Чистовая обсада — это готовое декоративное решение. Её делают из качественного клеёного или массивного бруса, часто с фрезеровкой, и она сама служит откосом. Окно крепится прямо к чистовой обсаде. Такой вариант дороже, но выглядит законченно и не требует дополнительной отделки проёма. Силовая обсада — для широких и высоких проёмов (например, панорамных окон или витражей). Используется мощный брус 100 на 150 мм или клеёная балка. Конструкция усиливается ригелями и способна выдерживать значительные нагрузки от усадки.

• Черновая обсада: дёшево, практично, но требуется отделка откосов.
• Чистовая обсада: дорого, красиво, не требует дополнительной работы.
• Силовая обсада: для больших проёмов и панорамного остекления.

Усадочный зазор: как рассчитать и чем заполнить

Самый критичный параметр окосячки — расстояние от верха обсады до верхнего бревна проёма. Традиционно закладывают 40 – 60 мм для домов из сухого бруса и 60 – 80 мм для домов из бревна естественной влажности. Формула расчёта: расчётная усадка на высоту проёма плюс 10 – 20 мм запаса. Если проём высотой 1,5 м, а усадка дома на эту высоту ожидается 25 мм, зазор делают 35 – 40 мм. Заполняют его не монтажной пеной (она жёсткая и не компенсирует движение), а мягкими материалами — джутовым полотном, паклей, минеральной ватой плотностью до 30 кг/м³. Со временем зазор будет уменьшаться, но заполнитель остаётся эластичным. Категорически нельзя ставить распорки, клинья или заливать пеной пространство над обсадой — это превратит скользящую конструкцию в жёсткую, и все преимущества обсады пропадут.

Скользящее соединение: шип-паз на практике

В боковых торцах проёма фрезой или цепной пилой формируют шип шириной 40 – 50 мм и глубиной 30 – 40 мм. В боковых стояках обсады выбирают паз такого же размера. Или наоборот — паз в стене, шип на стояке. Второй вариант считается более надёжным, так как шип на обсаде не даёт стене смещаться внутрь проёма. Важно: шип и паз не должны быть слишком тугими. Между ними оставляют зазор 2 – 3 мм на скольжение. Внутрь паза укладывают полоску джута или войлока для звукоизоляции, но не для трения. При усадке бревно с шипом скользит по пазу стояка, а стояк остаётся неподвижно закреплённым в нижней части. Нижняя часть обсады (подоконная доска) крепится жёстко и не даёт конструкции смещаться вбок.

Ошибки при установке окон без обсады: фотография разрушения

Каждый год в деревянных домах меняют окна, установленные без окосячки. Типичная картина: верхняя часть окна вогнута дугой, створки не закрываются, в углах стеклопакета трещины. Причина — бревно сверху навалилось на раму с силой в сотни килограммов. Пластиковое окно не рассчитано на вертикальную нагрузку — его профиль армирован сталью только для жёсткости при закрывании, а не для поддержки стены. Часто можно увидеть, как монтажная пена вокруг окна сжата и вылезла наружу — это признак того, что зазор между окном и стеной уменьшился вдвое. При демонтаже такого окна выясняется, что стеклопакет уже треснул, а створки перекошены так, что регулировка не помогает. Восстановить геометрию можно только заменой окна и установкой правильной обсады.

• Окно без обсады служит в деревянном доме не более 2 – 5 лет.
• Ремонт перекошенного окна обычно невозможен — меняют всё полотно.
• Деформация стены из-за жёсткого окна: бревно выгибается наружу, теряется тепло.
• Монтажная пена не спасает — она сминается, рвётся, пропускает холод.

Технология установки обсады: пошагово для мастера

Профессиональная установка начинается с подготовки проёма. Стены размечают, вырезают проём на 50 – 80 мм больше габаритов окна. Торцы брёвен выравнивают, обрабатывают антисептиком. Формируют шипы или пазы по бокам. Укладывают нижний брус обсады (подоконник) на слой утеплителя. На него устанавливают боковые стояки с пазами, предварительно вставив в пазы утеплитель. Сверху на стояки кладут вершник — горизонтальную перемычку. Важно: вершник не должен упираться в брёвна. Между ним и верхним бревном оставляют зазор. Соединяют стояки и вершник замком «в полдерева» или на саморезы под углом, но не жёстко — должно сохраняться скольжение. Зазор над вершником заполняют джутом или минватой. Полученную окосячку крепят к стене в нижней части — обычно одним саморезом с каждой стороны, чтобы конструкция не перекашивалась при усадке, но могла двигаться вверх-вниз.

Монтаж окна в готовую обсаду

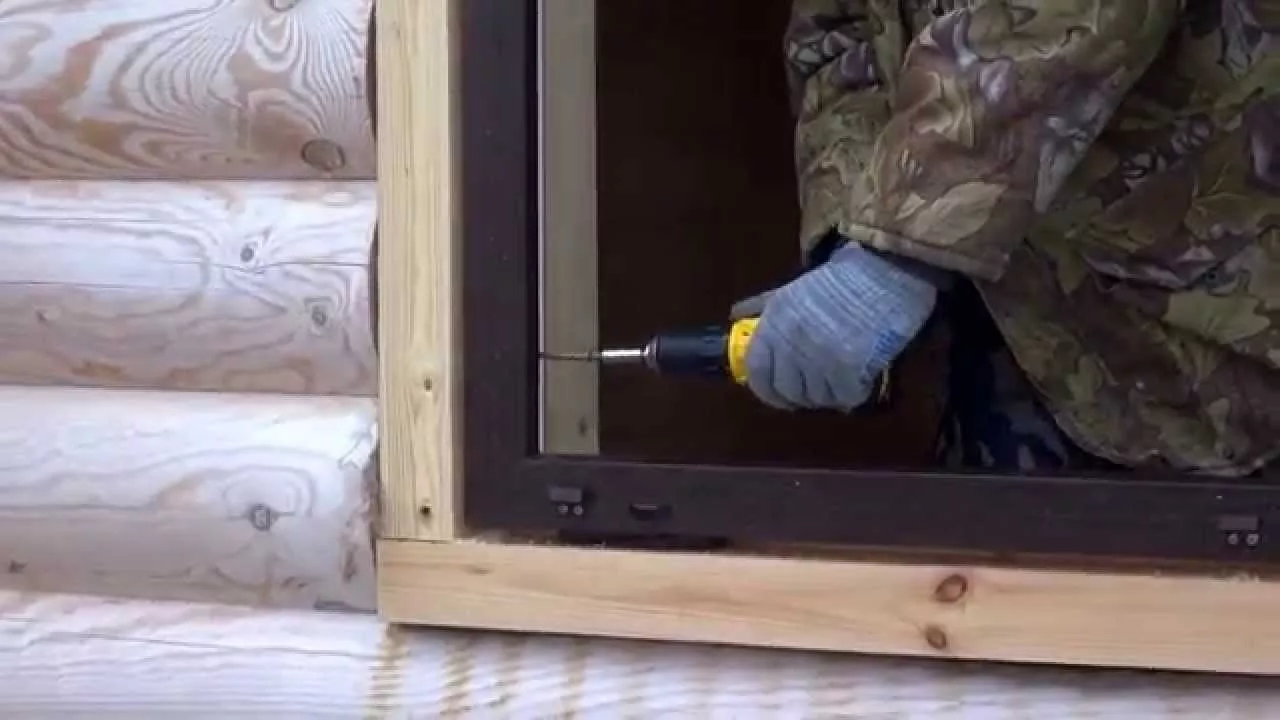

Когда обсада смонтирована и зазоры заполнены, можно вставлять окно. Окно должно быть меньше проёма обсады на 30 – 40 мм по высоте и на 20 – 30 мм по ширине — это монтажные зазоры для пены. Окно выставляют по уровню, фиксируют на монтажные пластины или анкера, но саморезы не должны входить в стену дома — только в обсаду. Зазоры запенивают профессиональной пеной с низким коэффициентом расширения. Важно: не запенивать усадочный зазор над вершником — только боковые и нижние зазоры между окном и обсадой. После высыхания пены (не менее 12 часов) излишки срезают, устанавливают наружные и внутренние наличники. Наличники крепят только к обсаде, оставляя 5 – 10 мм до подвижной стены.

• Саморезы не должны касаться бревенчатой стены — только обсада.
• Монтажные пластины позволяют окну «гулять» вместе с обсадой.
• Пена эластична и не мешает усадке, если её не заливать в верхний зазор.

Обсада для разных типов окон: пластик, алюминий, дерево

Пластиковые окна — самый частый вариант для деревянного дома. Они требуют стандартной черновой или чистовой обсады. Главное — правильно рассчитать зазоры, так как ПВХ-профиль не терпит нагрузок. Деревянные евроокна — дорогой, но эстетичный выбор. К ним предъявляются повышенные требования: обсада должна быть из того же дерева, что и окно (или с похожими характеристиками расширения), с обязательной пропиткой маслом или лаком. Алюминиевые окна (тёплые) тяжёлые и требуют силовой обсады из мощного бруса. Часто в таких случаях делают двойную обсаду — несущий каркас и декоративную накладку. Панорамные окна от пола до потолка требуют особенно тщательного расчёта: боковые стояки делают из клеёной балки, вершник усиливают металлическим уголком.

Обсада в доме из бруса и из бревна: отличия

В брусовом доме стены ровнее, проём легче подготовить. Обсаду можно делать из строганой доски или бруса. Соединение шип-паз обычно выполняют на боковых стойках. В бревенчатом доме проём имеет криволинейные края — их нужно аккуратно выровнять топором или бензопилой. Шип на торцах бревна формируют осторожно, чтобы не ослабить бревно. Из-за большей усадки в бревенчатом доме усадочный зазор делают максимальным — до 80 – 100 мм. Также чаще используют «силовой» вариант обсады с более толстыми стояками (от 60 мм). В обоих случаях обязательна обработка всех деревянных частей антисептиком и антипиреном.

Сроки: когда можно ставить окна после строительства дома

Золотое правило: не спешить. Дом из клеёного бруса можно остеклять сразу после возведения коробки и кровли — его усадка минимальна и происходит равномерно. Дом из профилированного бруса камерной сушки — выдержать 3 – 6 месяцев под нагрузкой кровли. Дом из бревна естественной влажности — минимум год, а лучше 1,5 года. За этот период сруб отдаст основную часть влаги, усадка замедлится, но не прекратится. Даже в доме 10 лет при резкой смене влажности сезонные подвижки составляют 2 – 5 мм, поэтому обсада нужна всегда. Некоторые строители предлагают устанавливать окна без обсады, если дом простоял 5 – 7 лет. Это ошибка: даже малые подвижки повторяются каждый сезон и постепенно расшатывают жёсткое крепление окна.

Консервация проёмов на период усадки

Если дом возведён, но окна решили ставить через год, проёмы не оставляют открытыми. Их временно закрывают щитами из досок или влагостойкой фанеры с пропиткой. Щиты крепят на временные бруски, которые не мешают усадке. Важно оставить вентиляционные зазоры, чтобы внутри не скапливалась влага и не заводилась плесень. Боковые торцы проёмов обязательно обрабатывают антисептиком и покрывают масляной пропиткой. Если дом зимует без окон, снег и дождь не должны попадать внутрь — делают временную кровлю над проёмами из плёнки или шифера. Отсутствие консервации приводит к загниванию торцов брёвен, и к моменту установки окон приходится вырезать повреждённые участки и делать проём шире.

• Временное закрытие — фанера 12 мм, OSB-3, доска 25 мм.
• Крепление — через прокладки с зазором 20 – 30 мм до стены.
• Вентиляция — отверстия диаметром 20 – 30 мм каждые 60 см.

Стоимость обсады и окупаемость: считать разумно

Качественная окосячка стоит денег. В среднем по рынку цена за один проём с установкой — от 5000 до 15000 рублей в зависимости от размера, типа обсады и региона. Для дома с 10 окнами это 50 – 150 тысяч рублей дополнительных расходов. Недобросовестные строители предлагают сэкономить и установить окна без обсады, аргументируя тем, что «дом старый, усадка уже прошла». Заказчик соглашается, а через 2 – 3 года платит за демонтаж деформированных окон, изготовление новых и установку с правильной обсадой. Выходит в 2 – 3 раза дороже, чем сделать сразу. Поэтому обсада — не статья экономии, а страховка бюджета и сохранность тепла. Даже если дом простоял 10 лет, риск есть, а стоимость обсады многократно ниже ущерба от разбитых стёкол и промерзающих стен.

Выбор подрядчика: на что обратить внимание

Мастер по обсаде должен понимать дерево, уметь работать с цепной пилой, фрезером и уровнем. Обязательно спросить: какой тип обсады он предлагает, какой оставляет зазор над вершником, чем заполняет его, как герметизирует стыки. Попросить показать примеры выполненных работ возрастом 2 – 3 года — только тогда видно, дала ли усадка трещины или конструкция работает правильно. Хороший подрядчик никогда не сделает обсаду без антисептической обработки. Он также предупредит, что наличники нельзя крепить к стене гвоздями — только к обсаде и с зазором. Отсутствие этих знаний — признак дилетанта, который через год вернётся к вам с извинениями, но переделывать уже будет поздно.
