Винтовые сваи: под частный дом, террасу или баню — плюсы и подводные камни

Винтовые сваи за последние два десятилетия превратились из нишевого решения для военных мостов и линий электропередач в массовый продукт для частного строительства. Быстрый монтаж, всесезонность, отсутствие грязных работ и возможность строить на любых рельефах — эти преимущества привлекают владельцев участков с высокими грунтовыми водами, торфяниками и крутыми склонами. Однако популярность породила и волну разочарований: некачественные сваи, ошибки при расчете, неправильный монтаж приводят к просадкам, перекосам и даже разрушению построек. Чтобы винтовой фундамент служил десятилетия, необходимо понимать, где он незаменим, где приемлем, а где категорически противопоказан, и какие «подводные камни» скрываются за красивыми обещаниями монтажных бригад.

Устройство винтовых свай: как это работает

Винтовая свая — это стальная труба с наваренной лопастью (одной или несколькими) на нижнем конце, которая вкручивается в грунт подобно шурупу. Лопасть выполняет две функции: обеспечивает заглубление с минимальным разрыхлением грунта и создает упорную площадку, передающую нагрузку от здания на плотные слои грунта. После вкручивания ствол сваи остается в грунте, а ее оголовок обрезается на проектном уровне (обычно 30–80 сантиметров над землей). Сверху сваривают общий ростверк — металлический швеллер или балку, на который опираются стены. Такой фундамент не требует бетона, не дает усадки, и строить на нем можно сразу после монтажа (в отличие от бетонных лент, набирающих прочность 28 дней).

Глубина закручивания зависит от геологии: свая должна пройти слабые поверхностные слои (торф, ил, рыхлый песок, пучинистый суглинок) и опереться лопастью на несущий слой с расчетным сопротивлением не менее 2–4 кг/см². Обычно это плотная глина, крупнообломочный грунт, известняк или вечномерзлый слой. Контроль заглубления — не по длине сваи, а по моменту затяжки: когда лопасть достигла плотного слоя, крутящий момент резко возрастает, и свая перестает вкручиваться даже под усилием большого рычага. Непрофессиональные бригады часто вкручивают сваи «до упора в твердое», не измеряя момент, и на этом же участке свая может упереться в камень на глубине 2 метра, а соседняя — пойти в ил до 4 метров, так и не достигнув плотного слоя. Результат — разная несущая способность и просадка здания.

Типы винтовых свай: как выбрать для своей постройки

Винтовые сваи различаются по диаметру ствола, диаметру и форме лопасти, количеству лопастей, толщине стенки и антикоррозионному покрытию. Основные типы для частного строительства:

• Сваи с литым наконечником (типа СВЛ) — цельные, без сварного шва на лопасти, максимально прочные. Дороже, но надежнее. Диаметр ствола 89–133 мм, лопасти 250–350 мм.
• Сваи с приварной лопастью (типа СВС) — бюджетные, лопасть приваривается к трубе. Дешевле, но качество сварки критически важно — некачественный шов ломается при вкручивании в плотный грунт.
• Многолопастные сваи (2–3 лопасти) — для районов с вечной мерзлотой или очень слабыми верхними слоями. Дорогие, в частном строительстве применяются редко.
• Сваи с винтовой лопастью по всей длине (винтовые сваи-анкеры) — для мачтовых конструкций, заборов, не для домов.

Подбор типоразмера по нагрузке:
— Для заборов, легких террас, навесов — свая 57 мм с лопастью 150–200 мм.
— Для каркасных одноэтажных домов, бань, веранд — свая 76–89 мм, лопасть 200–250 мм, стенка трубы 3,5–4 мм.
— Для домов из газобетона, срубов, двухэтажных каркасников — свая 108–133 мм, лопасть 250–350 мм, стенка 4–5 мм.
— Для тяжелых кирпичных домов (только при условии забивки свай в плотные грунты) — свая 133–159 мм, лопасть 350–450 мм, стенка 5–6 мм. Однако для кирпича опытные строители предпочитают бетонные фундаменты.

Важнейший параметр — толщина стенки трубы. Китайские и некоторые отечественные сваи имеют стенку 2,5–3 миллиметра — такие гнутся при вкручивании в каменистый грунт, и через 5–7 лет их съедает коррозия изнутри, особенно при высоком уровне грунтовых вод. Качественная свая для дома должна иметь стенку не менее 4 миллиметров и защитное покрытие: горячее цинкование (лучшее), эпоксидная смола или двухкомпонентная полимерная краска. Простая грунтовка — не защита, такой слой стирается при вкручивании уже через 50 сантиметров.

Плюсы винтовых свай: когда они действительно выигрывают

В определенных условиях винтовые сваи не имеют альтернатив или обходятся намного дешевле других типов фундаментов:

• Заболоченные участки, торфяники, плывуны. Бетонный фундамент на таких грунтах потребовал бы полной замены грунта на глубину до 3–5 метров (сотни тысяч рублей), а сваи просто проходят слабый слой и опираются на плотную глину или известняк под ним.
• Участки с высоким уровнем грунтовых вод (УГВ выше 0,5 метра). Для бетона нужна дорогостоящая гидроизоляция и откачка воды при заливке; свая работает в воде без проблем (коррозия — при грамотной защите — минимальна).
• Сильнопучинистые грунты (глина, суглинок). Свая проходит слой пучения и не испытывает касательных сил выдирания, в отличие от мелкозаглубленной ленты, которую вырывает.
• Сложный рельеф с перепадом высот более 1,5 метра на пятно застройки. Выравнивание площадки под бетонную плиту или ленту обойдется в копейку, а сваи просто наращиваются разной длины под каждый угол.
• Сейсмически опасные районы. Винтовые сваи работают как гибкие связи, гасящие колебания, и часто предписываются нормами.
• Срочное строительство. Свайное поле под дом 10×10 метров монтируется за 1–2 дня бригадой из 3 человек. Бетонный фундамент заливается минимум 2 недели с земляными работами и еще 28 дней на набор прочности.
• Отсутствие подъезда для бетоновозов. Сваи можно вкрутить вручную (на глубину до 2–3 метров) или малогабаритным ямобуром, даже в узком дворе.

Подводные камни и риски: почему винтовые сваи иногда проваливаются

Несмотря на очевидные плюсы, неудачных примеров эксплуатации винтовых свай достаточно много. Причины всегда связаны с человеческим фактором:

• Отсутствие геологии. Без бурения шурфов или зондирования невозможно узнать, есть ли под слоем торфа или суглинка плотный несущий слой. Свая может уйти на 6 метров в ил, так и не достигнув опоры, или упереться в валун на 1,5 метра и остаться в зоне пучения. Результат — просадка.
• Использование свай с недостаточной толщиной стенки или некачественным швом лопасти. При вкручивании в гравелистый грунт или с ударом о камень лопасть отрывается, свая перестает работать. Обнаружить это можно только по резкому падению момента закручивания, но неопытный монтажник просто докручивает ее «до упора» с сломанной лопастью.
• Неправильный расчет нагрузки. Одна свая 108 мм на сухом песке держит 3–4 тонны, но на влажной глине — только 1–2 тонны. Если поставить сваи с шагом 2,5 метра под газобетонный дом (нагрузка 10 тонн на погонный метр), их несущей способности не хватит, и они начнут проваливаться. Нужны либо более толстые сваи, либо меньший шаг (1,5 метра).
• Коррозия в агрессивных средах. При низком УГВ свая стоит в сухом грунте и коррозия минимальна. При высоком УГВ с водой, насыщенной кислородом, сталь ржавеет со скоростью 0,1–0,3 миллиметра в год. Свая со стенкой 3,5 мм через 12 лет превратится в тонкостенную трубу. Электролиз и блуждающие токи (близость ЛЭП, железной дороги) ускоряют коррозию в разы.
• Ошибки при монтаже: свая вкручена не строго вертикально (вбивается под углом), не добурилась до плотного грунта (малый момент затяжки), оголовки обрезаны не в одну горизонтальную плоскость (перекос ростверка), не залита бетоном полость трубы (внутренняя коррозия).
• Экономия на антикоррозийной защите. Покрытие «грунтовка-эмаль» истирается о грунт при вкручивании, и уже через 2–3 года свая начинает ржаветь под землей, визуально это не увидеть.

Когда винтовые сваи лучше не использовать

Опыт эксплуатации и нормативы СП 24.13330.2021 описывают ситуации, где винтовые сваи не рекомендуются или запрещены:

• Крупнообломочные грунты с большим количеством валунов и гальки. Свая ломается, не вкрутившись, или остается на глубине 0,5–1 метра. Нужна забивная свая или буронабивная.
• Карстовые зоны и просадочные грунты (лессы). Свая может опереться на иллюзорный плотный слой, который при замачивании внезапно просаживается на десятки сантиметров.
• Массивы с блуждающими токами и агрессивными грунтами (высокое содержание сульфатов, хлоридов, pH ниже 4). Сталь разрушается за 3–5 лет даже с цинкованием. Нужны бетонные или композитные сваи.
• Здания с подвалом. Винтовые сваи не создают заглубленного пространства — между сваями грунт, который нужно зашивать и утеплять, а это дорого и неэффективно.
• Районы с сейсмичностью более 8 баллов и одновременно с пучинистыми грунтами — здесь требуются специальные расчеты с учётом совместной работы свай и ростверка, не каждый проектировщик это возьмёт.
• Когда владелец не желает ежегодно проверять состояние свай (осмотр оголовков, замер уровня грунта, проверка коррозии). Бетонный фундамент можно обслуживать раз в 10 лет, свайный — требует внимания.

Расчет и проектирование: нельзя на глаз

Самая главная ошибка — заказ свайного фундамента «под ключ» без проекта. Добросовестный монтаж начинается с инженерно-геологических изысканий: бурение 3–4 скважин на глубину до 6–8 метров, определение слоев грунта, УГВ, сопротивления под лопастью. Затем идет расчет: количество свай, их диаметр, шаг, глубина погружения, расчетная нагрузка на одну сваю с запасом не менее 20 процентов. Для каркасного дома 100 м² типовой шаг свай — 2–2,5 метра, для газобетонного — 1,2–1,5 метра. Обязательно делается контрольное вкручивание сваи-эталона с измерением момента затяжки динамометрическим ключом.

Отсутствие геологии — это рулетка: на одном участке дома могут быть сваи, стоящие на плотной глине (глубина 2,5 метра), а на другом — ушедшие в торф до 5 метров без упора. Разница в осадке составит 10–15 сантиметров за год — перекос дома, заклинивание дверей и окон, трещины в отделке. Восстановить такую ситуацию сложно: сваи невозможно дозакрутить или выкрутить, а добавление новых свай рядом не решает проблему усадки старых.

Монтаж: ручной или механизированный?

Существует два способа вкручивания свай: ручной (с помощью рычагов-воротов длиной 3–5 метров, которые вращают 2–4 человека) и механизированный (бензиновый или гидравлический ямобур с редуктором). Ручной способ дешевле и позволяет чувствовать сопротивление грунта — при резком возрастании усилия монтажники понимают, что свая достигла плотного слоя. Но ручной вкрут доступен только для свай диаметром до 108 мм на глубину до 3–4 метров. Для свай 133 мм и более, а также для глубин более 4 метров нужна механизация.

Механизированный монтаж быстрее, но есть риск: оператор, не чувствуя сопротивления, может перекрутить свая, разрушив лопасть, или недокрутить, решив, что «и так сойдет». Профессиональные бригады всегда работают с динамометром и четко фиксируют момент затяжки в килограммах на метр. Норма для сваи 108 мм под дом — 250–350 кг·м на глине, 150–200 кг·м на песке. При меньшем моменте свая не оперлась в плотный слой.

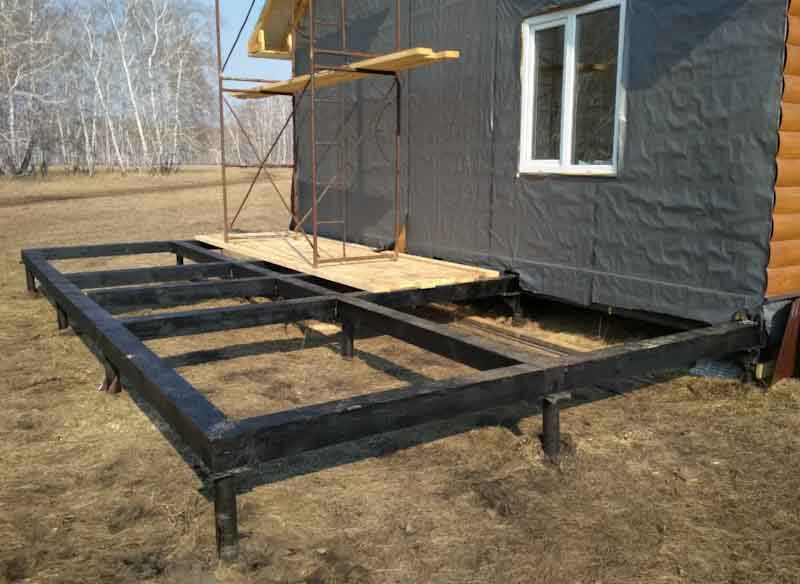

После вкручивания полость сваи обязательно бетонируют пескобетоном М300 — это предотвращает коррозию изнутри и увеличивает жесткость ствола. Оголовки обрезают лазерным уровнем в одну плоскость, приваривают оголовочные пластины толщиной 10–12 мм и монтируют ростверк из швеллера или двутавра. Сварные швы грунтуют и красят. Зазор между грунтом и ростверком (обычно 20–30 сантиметров) оставляют для того, чтобы силы морозного пучения не поднимали ростверк — этот зазор ни в коем случае не засыпают землей и не закрывают утеплителем, контактирующим с грунтом.

Стоимость и сравнение с альтернативами

Стоимость винтового фундамента под ключ варьируется от 2500 до 5000 рублей за сваю (диаметр 89–108 мм, длина 2–3 метра) плюс ростверк из швеллера (3000–5000 рублей за погонный метр). Для дома 10×10 метров со 20 сваями и ростверком по периметру (40 метров) цена составит около 200–250 тысяч рублей. Аналогичная по несущей способности мелкозаглубленная лента (без подвала) обойдется в 350–450 тысяч, заглубленная (ниже промерзания) — 600–800 тысяч. Однако за эти деньги свайный фундамент не дает подвала и требует утепления пола первого этажа (вентфасад снизу). На торфяниках и с высоким УГВ бетонные фундаменты либо невозможны, либо стоят 1–1,5 миллиона рублей с заменой грунта, и тут сваи становятся безальтернативным спасением для бюджета.

Винтовые сваи — это технологичное и эффективное решение для конкретных геологических условий. Они незаменимы на слабых, водонасыщенных и пучинистых грунтах, на сложном рельефе, при строительстве легких домов, бань, террас и причалов. Но это не универсальный фундамент для любого участка и любого здания. Подводные камни скрываются в отсутствии геологии, некачественных материалах, непрофессиональном монтаже и экономии на антикоррозионной защите. Винтовой фундамент требует грамотного расчета и контроля — тогда он прослужит 50–70 лет и даже более. При нарушениях технологий дом на сваях может потребовать ремонта через 5–10 лет, и этот ремонт будет сложным и дорогим. Выбирая сваи, стоит помнить: самое дорогое в строительстве — это переделка. Лучше заплатить за геологию и профессиональный монтаж сейчас, чем через пару лет наблюдать, как дом кренится, а окна перестают закрываться.
