Армирование фундамента: схема, диаметр прутков, защитный слой бетона — секреты стальной основы

Армирование — это превращение хрупкого бетона в упругую железобетонную конструкцию, способную выдерживать изгиб, растяжение и подвижки грунта. Бетон отлично работает на сжатие, но его прочность на растяжение в 10–15 раз ниже. Арматура берет на себя растягивающие усилия, возникающие в фундаменте при неравномерной осадке, морозном пучении, боковом давлении грунта. Без арматуры лента треснет при первых же подвижках, плита прогнется, а сваи сломаются. Однако просто «накидать прутков в опалубку» недостаточно — нужна продуманная схема, правильный диаметр, надежное соединение и соблюдение защитного слоя, который предохраняет сталь от коррозии. Понимание этих параметров позволяет залить фундамент, который простоит полвека без трещин и ремонтов.

Почему бетон без арматуры — не фундамент

Даже на идеально ровном и плотном грунте фундамент работает как балка на упругом основании. Под центральной частью дома он прогибается вниз под весом стен, а под углами и краями — приподнимается силами пучения (зимой) или, наоборот, оседает (на слабых грунтах). В зоне прогиба в нижней части ленты возникают растягивающие напряжения, в верхней — сжимающие. Бетон выдерживает сжатие, но трескается на растяжение. Арматура, уложенная в растянутой зоне, принимает усилие на себя, а бетон защищает ее от коррозии и обеспечивает совместную работу.

В разных частях фундамента растянутые зоны меняются. В середине пролета между углами растянута нижняя часть ленты (прогиб вниз), над углами — верхняя часть (выгиб вверх). Поэтому арматуру укладывают и снизу, и сверху — в виде пространственного каркаса. В плитном фундаменте растяжение возникает в нижней зоне под колоннами и стенами и в верхней зоне — в пролетах между ними, поэтому плиту армируют двумя сетками (нижней и верхней). В ростверке свайного фундамента нижняя зона между сваями работает на растяжение, верхняя — на сжатие, но перепады температур могут создать растяжение и сверху, поэтому ростверк армируют замкнутым контуром (четыре прутка по углам).

Схемы армирования для разных типов фундаментов

Ленточный фундамент

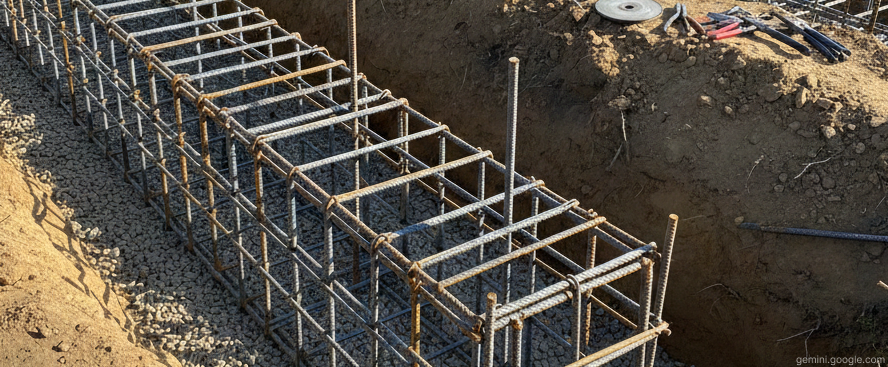

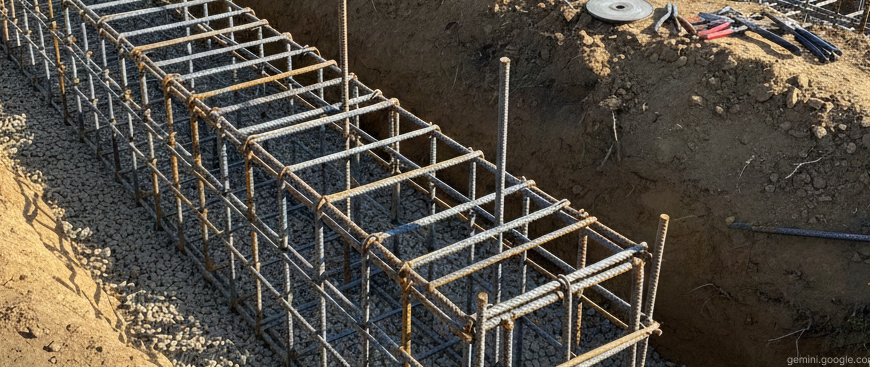

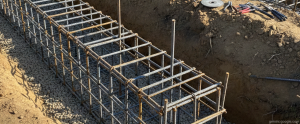

Классический каркас ленты — это пространственный каркас из четырех продольных стержней (по два внизу и два вверху), соединенных поперечными хомутами (скобами). Продольные стержни (рабочая арматура) воспринимают растяжение вдоль ленты. Хомуты (конструктивная арматура) удерживают продольные стержни в проектном положении, воспринимают поперечные силы и предотвращают выпучивание сжатых стержней. Шаг хомутов в средней части ленты — 200–300 миллиметров, в зонах опирания (под колоннами, у углов) — 100–150 миллиметров.

В углах и Т-образных примыканиях стен простой перехлест продольных стержней недопустим — здесь возникают сложные изгибающие моменты, и арматура может вырваться. В углах стержни загибают Г-образно с длиной загиба не менее 40 диаметров арматуры (например, для 12 мм — 480 мм) и привязывают к стержням, идущим из стен. Другой вариант — установка дополнительных угловых Г-образных элементов из той же арматуры, перекрывающих обе стороны угла. Для ленты шириной более 40 сантиметров (например, под газобетонный дом) вместо четырех продольных стержней используют 6 или 8: по три-четыре снизу и сверху.

Плитный фундамент

Плита армируется двумя сетками (нижней и верхней) из стержней диаметром 12–16 мм с ячейкой 200х200 мм или 150х150 мм. Сетки соединяются между собой вертикальными распорками из арматуры (так называемые «столики» или «лягушки») с шагом 1 метр. Нижняя сетка воспринимает изгиб от веса здания, верхняя — от возможного пучения грунта снизу при промерзании и от неравномерной осадки. Для армирования краев плиты (зоны повышенных краевых изгибающих моментов) добавляют дополнительные стержни вдоль периметра.

Важное правило для плиты: стержни нижней сетки заводятся на опоры (стены, колонны) не менее чем на половину ширины опоры, но не менее 200 миллиметров. Верхняя сетка не должна обрываться у края плиты — ее стержни загибают вниз на высоту защитного слоя или заводят за край на длину анкеровки (30–40 диаметров). Это предотвращает отслаивание верхнего слоя бетона под нагрузкой.

Свайный и столбчатый фундамент с ростверком

Сваи армируются пространственным каркасом из 4–6 продольных стержней (диаметр 10–14 мм) и спиральных хомутов (диаметр 6 мм) с шагом 200–250 мм. Каркас сваи должен выступать над ее оголовком на высоту 30–40 сантиметров для последующей связки с ростверком. Ростверк армируется так же, как лента: 4 продольных стержня (иногда 6) и хомуты. В месте сопряжения сваи и ростверка выпуски арматуры из сваи связывают с каркасом ростверка внахлест (не менее 40 диаметров) — это обеспечивает совместную работу «свая-ростверк».

Выбор диаметра арматуры: не слишком тонко, но и не перебор

Диаметр рабочей арматуры рассчитывают по нагрузкам, но для частного строительства есть проверенные практикой рекомендации, заложенные в СП 63.13330.2018:

• Для ленточного фундамента легких построек (гараж, баня, каркасный дом) — продольная арматура диаметром 10–12 мм, для домов из газобетона, бруса, кирпича (2 этажа) — 12–14 мм, для тяжелых кирпичных с перекрытиями — 14–16 мм.
• Поперечная арматура (хомуты) — диаметр 6–8 мм (для ленты высотой до 60 см), при высоте более 80 см — 8–10 мм.
• Для плитного фундамента — стержни диаметром 12–14 мм при шаге 200 мм, для тяжелых домов — 14–16 мм с шагом 150 мм.
• Для свай — продольная арматура 10–12 мм, спиральные хомуты 6–8 мм.

Важно понимать: использование арматуры слишком малого диаметра (6 мм вместо 12 мм) — это экономия 3–5 тысяч рублей на всем фундаменте, которая грозит разрушением конструкции. С другой стороны, установка прутков 20 мм для одноэтажного каркасного дома — нерациональное удорожание на 30–50 процентов без реального увеличения прочности (арматура просто не нагружается до своих пределов). Нормативный минимальный диаметр для рабочей арматуры в фундаментах — 10 мм (по СП, для малоэтажного строительства допускается 10 мм, но опытные строители начинают с 12 мм).

Класс арматуры: А400 (АIII) — единственно верный выбор

Арматура бывает разных классов: А240 (гладкая, АI), А400 (рифленая, АIII), А500С (рифленая, свариваемая). Для фундаментов частных домов стандарт — арматура класса А400 (по старой маркировке АIII). Она имеет рифленый профиль, который обеспечивает надежное сцепление с бетоном, и высокую прочность на разрыв (не менее 400 МПа). Гладкая арматура А240 допустима только для хомутов (поперечной арматуры), но даже там лучше использовать рифленую. Арматура А500С дороже, и ее свариваемость (буква С) в фундаменте не нужна — вязка проволокой надежнее и проще. Использование гладкой арматуры в качестве продольной категорически запрещено: она выскользнет из бетона при первых же нагрузках, так как у нее нет анкеровки ребрами.

Проверять качество арматуры на глаз можно по маркировке и сертификату. Важные параметры: отсутствие ржавчины (слабый налет допускается, но глубокие коррозионные язвы снижают сечение), ровность прутка (винтообразные изгибы недопустимы), наличие прокатного клейма с классом. Поддельная арматура часто имеет заниженное содержание углерода и легирующих добавок — она гнется как проволока и не дает нужной прочности.

Защитный слой бетона: броня для арматуры

Защитный слой — это расстояние от поверхности арматуры до наружной грани бетонного элемента. Он предохраняет сталь от коррозии, воздействия грунтовых вод, углекислого газа и хлоридов. Минимальные значения по СП:

• Для ленточного фундамента: для нижней арматуры (со стороны грунта) — не менее 40 миллиметров (при наличии бетонной подготовки — 35 мм). Для верхней и боковой арматуры — 30 миллиметров.
• Для плитного фундамента: нижняя сетка — 40 мм от подошвы, верхняя сетка — 30 мм от верха плиты. Боковая — 35 мм.
• Для свай и столбов: 30–40 мм (с учетом агрессивности грунта).
• В агрессивных грунтах (высокое содержание сульфатов, хлоридов, кислых вод) защитный слой увеличивают до 50–70 миллиметров или используют специальную коррозионностойкую арматуру с покрытием.

Обеспечить защитный слой помогают пластиковые фиксаторы («стульчики», «звездочки»), которые подкладывают под нижнюю арматуру и надевают на боковые прутки. Нельзя подкладывать куски кирпича, арматуры, камни — они создают точечные напряжения и не гарантируют стабильную высоту. При заливке бетона важно следить, чтобы фиксаторы не сместились и арматура не опустилась на дно опалубки. Если защитный слой меньше нормы, через 5–10 лет коррозия начнет разрушать сталь, объем ржавчины (в 3–4 раза больше объема металла) расколет бетон — появятся трещины вдоль стержней.

Вязка арматуры: почему не сварка

Арматурный каркас для фундамента собирают с помощью вязальной проволоки (диаметр 1,2–1,4 мм, отожженная), а не сварки. Причины:

— При сварке высокоуглеродистая сталь в зоне шва теряет прочность и становится хрупкой (эффект отпуска).
— Сварка повреждает защитное рифление, ухудшая сцепление с бетоном.
— В условиях стройплощадки сложно обеспечить качественный сварной шов на арматуре большого диаметра.
— Вязаный каркас остается подвижным при заливке бетона — это хорошо, так как вибрация уплотняет смесь, а жесткая сварная конструкция может треснуть под вибратором.

Вязка производится специальным крючком (ручным или механическим) или пистолетом для вязки. Узел должен быть тугим, чтобы арматура не скользила. Для серийного производства используют вязальные пистолеты — они затягивают проволоку с одинаковым усилием. Расход проволоки — около 0,5–1 килограмма на тонну арматуры. Важно: узлы не должны торчать в сторону защитного слоя, иначе они создадут мостик коррозии от поверхности бетона к арматуре.

Перехлесты и анкеровка: как соединять стержни

Где бы ни обрывался стержень арматуры, его конец должен быть надежно заанкерен в бетоне. Длина перехлеста при соединении двух прутков внахлест (без сварки) должна составлять не менее 40 диаметров для арматуры А400 (для 12 мм — 480 мм). При этом стержни связывают в трех-четырех местах по длине перехлеста. Перехлест нельзя делать в зонах максимальных усилий (середина пролета ленты, угол). Стыки располагают вразбежку: не более 50 процентов стержней стыкуется в одном сечении.

Если длины стандартного прутка (11,7 метра) недостаточно, стык делают с помощью дополнительной вставки, но проще использовать смещение стыков в разные уровни каркаса (нижний и верхний ряд стыкуют в разных местах). При диаметре арматуры более 16 мм перехлест заменяют на сварное соединение с помощью двустороннего шва длиной 10 диаметров, но это требует квалификации сварщика и контроля.

Распространенные ошибки при армировании фундамента

Даже при использовании качественной арматуры и бетона неправильный монтаж каркаса сводит все усилия на нет. Самые частые нарушения:

• Отсутствие защитного слоя (арматура лежит на грунте или вплотную к опалубке). Коррозия начнется через год-два, бетон растрескается.
• Использование гладкой арматуры в качестве рабочей (продольной). Такая арматура не сцепляется с бетоном — фундамент работает как неармированный.
• Стыковка арматуры в углах внахлест без Г-образных загибов. Угол — самое слабое место, и при нагрузке он раскроется.
• Слишком большой шаг хомутов (более 350 мм) в ленте. Продольные стержни могут изогнуться при заливке бетона и при нагрузках.
• Отсутствие верхней арматуры в ленте (только нижняя). В зонах выгиба ленты (у углов, под колоннами) растяжение возникает сверху — трещины пойдут сверху.
• Армирование ленты только в углах и примыканиях, а не по всей длине. Концентрация напряжений вызывает трещины в середине пролета, где нет арматуры.
• Несоблюдение проектного диаметра «на глаз» (вместо 12 мм ставят 10 мм). Экономия в 20 процентов снижает несущую способность на 30–40 процентов.
• Заливка бетона без вибрации. Вокруг арматуры остаются раковины и пустоты, сцепление нарушается, арматура «болтается» внутри бетона.

Армирование фундамента — это не ритуал, а инженерный расчет, переложенный в технологию. Соблюдение схемы, правильный выбор диаметра и класса арматуры, обеспечение защитного слоя и качественная вязка гарантируют, что фундамент будет работать как единая железобетонная конструкция. Ошибки на этом этапе невозможно исправить после заливки бетона — только снос и перестройка. Поэтому экономия на арматуре (меньший диаметр, гладкий профиль, плохая вязка) — самая опасная ложная экономия в строительстве. Лучше заплатить на 15–20 процентов больше за качественный арматурный каркас, чем через 5–7 лет наблюдать, как по стенам разбегаются трещины, а фундамент теряет целостность. Проверка армирования перед заливкой бетона — это последний шанс исправить ошибки, и пренебрегать им не стоит даже при полном доверии строителям.
