Мансардная кровля: утепление, пароизоляция и вентиляция подкровельного пространства

Мансарда превращает чердак в полноценное жилое пространство, но именно кровля здесь становится не только защитой от дождя и ветра, а сложной инженерной системой. Ошибки в утеплении, пароизоляции или вентиляции приводят к тому, что летом в мансарде невыносимо жарко, зимой промерзают стены, а через год-два появляется запах сырости, плесень на откосах и капающий с потолка конденсат. Секрет долговечной и комфортной мансарды — в правильном кровельном пироге, где каждый слой дышит в унисон с другими. Разобраться в устройстве скатной утепленной кровли значит не только сэкономить на отоплении, но и обеспечить здоровый микроклимат для проживающих.

Особенности мансардной кровли: чем она отличается от холодного чердака

В холодном чердаке утеплитель лежит на полу перекрытия, а подкровельное пространство вентилируется наружным воздухом через слуховые окна и карнизные продухи. В мансарде же утеплитель поднимается на скаты, и жилое помещение оказывается непосредственно под кровлей. Это кардинально меняет условия работы материалов. Снизу на кровельный пирог воздействует теплый влажный воздух из комнаты (пар, дыхание, готовка, стирка), сверху — холод, ветер, дождь и снег. Разница температур и парциальных давлений создает постоянное движение влаги. Если эту влагу не контролировать, она конденсируется внутри утеплителя или на деревянных стропилах, вызывая гниение и потерю теплоизоляционных свойств. Поэтому мансардная кровля требует трех обязательных компонентов: качественной пароизоляции со стороны помещения, вентилируемого зазора между утеплителем и кровлей и мощной теплоизоляции без мостиков холода.

Утепление мансарды: выбор материала и расчет толщины

Оптимальные утеплители для скатной кровли

Не всякий утеплитель подходит для мансарды. Требования: низкая теплопроводность, паропроницаемость (чтобы выпускать влагу наружу), негорючесть, стабильность формы в вертикальных и наклонных положениях, устойчивость к биопоражениям. Практика показывает, что лидер — минеральная вата на базальтовой основе плотностью 30–50 кг/м³. Она упруга, хорошо заполняет пространство между стропилами, не слеживается десятилетиями, паропроницаема (μ около 0,3–0,5 мг/(м·ч·Па) и не горит (класс НГ). Стекловата (например, Isover, Ursa) дешевле, но со временем усаживается, особенно при вибрации от ветра, и может раздражать кожу при монтаже.

Экструдированный пенополистирол (XPS) имеет более низкую теплопроводность, чем минвата, но он паронепроницаем. В мансарде это приводит к тому, что вся влага застревает между XPS и пароизоляцией, создавая парниковый эффект. XPS используют только в исключительных случаях — при очень низких потолках, где важна каждая сантиметр толщины, и с усиленной принудительной вентиляцией. Пенополиуретан (PUR/PIR) напыляемый или в плитах — отличный вариант, но дорогой и требует специалистов. Эковата (целлюлозная) хороша экологичностью, но боится продувания и требует идеальной ветрозащиты.

Расчет толщины утеплителя

Толщина теплоизоляции — результат теплотехнического расчета по СНиП 23.02.2003. Для Московской области требуемое сопротивление теплопередаче кровли R = 4,2 м²·°С/Вт. У минеральной ваты теплопроводность λ = 0,035–0,04 Вт/(м·К). Необходимая толщина: 4,2 × 0,04 = 0,168 метра, то есть 170 миллиметров. На практике укладывают два слоя: 100 мм между стропилами и 70–100 мм поверх стропил (перекрестное утепление) с шагом вразбежку, чтобы перекрыть мостики холода. Для более холодных регионов (Санкт-Петербург, Нижний Новгород, Екатеринбург) требуемая толщина возрастает до 200–220 мм, для южных (Краснодар, Ростов-на-Дону) — до 120–150 мм.

Важно: недостаточная толщина утеплителя приводит к тому, что точка росы (температура, при которой пар конденсируется) оказывается внутри кровельного пирога, а не на улице. Результат — мокрый утеплитель, плесень и разрушение стропил. Лучше заложить толщину на 10–15 процентов больше расчетной — это окупится экономией на отоплении за 2–3 зимы.

Пароизоляция: невидимый щит со стороны комнаты

Пароизоляция — самый недооцененный, но критически важный слой мансарды. Она монтируется с внутренней стороны утеплителя (со стороны помещения) и предотвращает проникновение теплого влажного воздуха в толщу теплоизоляции. Без пароизоляции за один отопительный сезон минвата может набрать до 20 процентов влаги по массе, при этом ее теплопроводность вырастает вдвое, а на дереве появляется гниль. Пароизоляционные материалы бывают нескольких типов:

• Полиэтиленовые пленки (обычные или армированные) — самый дешевый вариант, но они не пропускают пар совсем (паронепроницаемы), что хорошо для защиты утеплителя, но плохо для микроклимата — комната становится герметичной, требуя постоянной вентиляции. Срок службы — до 10 лет, потом стареют и трескаются.
• Пароизоляционные пленки с антиконденсатным слоем (например, Isospan B, Delta) — имеют шероховатую поверхность, которая задерживает капли конденсата и они стекают вниз. Более долговечны (20–30 лет).
• Фольгированные пароизоляции (с отражающим слоем алюминия) — помимо пароизоляции возвращают до 50 процентов тепла обратно в комнату. Эффективны в банях, саунах, а также в мансардах с электроподогревом полов. Монтируются фольгой внутрь помещения.

Правила монтажа пароизоляции строгие. Полотна раскатывают горизонтально от карниза к коньку с нахлестом 10–15 сантиметров. Все стыки проклеивают специальным двухсторонним бутилкаучуковым скотчем — обычный малярный скотч не держит. Пароизоляция крепится к стропилам оцинкованными скобами или контррейками. Любое отверстие, прокол, непроклеенный шов — это мостик для пара. В местах примыкания к стенам, трубам, окнам пароизоляцию заводят на вертикальную поверхность минимум на 10 сантиметров и герметизируют акриловым герметиком для пароизоляции. Между пароизоляцией и внутренней обшивкой (гипсокартоном, вагонкой) оставляют вентиляционный зазор 2–3 сантиметра с помощью обрешетки — это позволяет внутренней отделке дышать и не накапливать конденсат.

Вентиляция подкровельного пространства: движение воздуха спасает

Даже идеальная пароизоляция не удержит 100 процентов пара. Какая-то часть влаги все равно попадет в утеплитель. Чтобы удалить ее оттуда, нужна вентиляция. В скатной мансардной кровле организован вентилируемый зазор между гидро-ветрозащитной мембраной (поверх утеплителя) и кровельным покрытием. Воздух заходит через перфорированные софиты на карнизе, движется снизу вверх по зазору высотой 4–6 сантиметров и выходит через аэраторы или вентилируемый конек наверху. Такая схема работает как природная тяга: теплый воздух поднимается, вытягивая влагу.

Ключевые требования к вентиляции мансарды:

• Высота вентиляционного зазора — не менее 4 сантиметров, лучше 6–8 сантиметров. Слишком низкий зазор создает сопротивление потоку, и вентиляция не работает. Слишком высокий — теряет высоту помещения.
• Контробрешетка (бруски, создающие зазор) должна быть сплошной по всем стропилам, без разрывов. Если ее прервать, движение воздуха остановится.
• Площадь продухов на карнизе и на коньке должна быть не менее 1/300 от площади горизонтальной проекции крыши. Для мансарды лучше брать 1/200.
• При сложной геометрии крыши (ендовы, хребты) нужны дополнительные точечные аэраторы, чтобы не было застойных зон.
• Если в мансарде установлены мансардные окна, над ними также требуется вентиляционный зазор, соединенный с общим подкровельным каналом.

Гидро-ветрозащитная мембрана: защита утеплителя снаружи

Поверх утеплителя, между ним и вентиляционным зазором, укладывается гидроизоляционная паропроницаемая мембрана. Ее задача — не пропускать воду извне (дождь, косой снег, конденсат с кровли), но выпускать пар из утеплителя наружу. Обычная полиэтиленовая пленка здесь не годится — она запечатает утеплитель, и вся влага останется внутри. Используют два типа мембран:

— Супердиффузионные мембраны (например, Delta-Trela, Tyvek Solid, Juta Ютафол) — имеют микропоры, через которые проходит пар, но не проходит вода в жидком виде. Их можно укладывать непосредственно на утеплитель без зазора, что экономит место.
— Антиконденсатные пленки (с ворсистым слоем) — требуют нижнего вентиляционного зазора между пленкой и утеплителем, так как их паропроницаемость ниже. Реже используются в современном строительстве.

Мембрану раскатывают горизонтально снизу вверх, с нахлестом 10–15 сантиметров. Стыки проклеивают специальным соединительным скотчем. Крепят к стропилам контробрешеткой. Важно: мембрана не должна провисать более чем на 1–2 сантиметра между стропилами, иначе конденсат будет скапливаться в углублениях. При монтаже металлической кровли (металлочерепица, профнастил) поверх мембраны набивают контробрешетку, а затем обрешетку. При мягкой битумной черепице поверх мембраны монтируют сплошное основание из фанеры или ОСП.

Зазоры: верхний и нижний — в чем разница

В правильно устроенной мансардной кровле есть два вентиляционных зазора. Верхний (между гидроизоляцией и кровлей) обязателен для всех типов покрытий. Он удаляет конденсат, который появляется на внутренней стороне кровельного материала из-за разницы температур. Нижний зазор (между пароизоляцией и внутренней обшивкой) нужен для вентиляции отделочных материалов и дополнительной осушки пароизоляции. Он делается толщиной 20–30 миллиметров с помощью обрешетки, к которой крепится гипсокартон или вагонка. Некоторые дешевые проекты этим нижним зазором пренебрегают, и тогда на внутренней отделке со временем появляются черные пятна плесени в местах, где пароизоляция прижата плотно.

В регионах с холодными зимами (ниже -30 градусов) рекомендуется также делать тепловой разрыв — дополнительный слой утеплителя поверх стропил, чтобы стропила не промерзали и не образовывали мостиков холода, на которых зимой выпадает иней, а при оттепели — вода. Эта технология называется «перекрестное утепление» или «кросс-утепление» и требует увеличения толщины кровельного пирога, но полностью исключает промерзание углов и откосов мансардных окон.

Мансардные окна: слабое место в кровельном пироге

Мансардные окна — это самые вероятные зоны появления протечек и конденсата. Оконная рама врезается в стропильную систему, нарушая непрерывность утеплителя, пароизоляции и мембраны. Производители окон (Velux, Fakro, Roto) предлагают готовые утепленные монтажные короба и фартуки, которые герметично соединяются с кровельным пирогом. Важно устанавливать окно так, чтобы его верхний край был ниже конька, а нижний — выше карниза, иначе снеговая и ветровая нагрузки будут критическими. Вокруг окна монтируется отдельный контур пароизоляции (манжета) и гидроизоляционный фартук, который заводится под кровельное покрытие.

Зимой на мансардных окнах часто выпадает конденсат. Причина — недостаточная вентиляция подкровельного пространства в зоне окна. Решение — установка дополнительных вентиляционных решеток в коробке окна или монтаж «теплого» окна с усиленным стеклопакетом (два низкоэмиссионных стекла, заполнение аргоном). Также помогает установка под окном радиатора отопления, который создает тепловую завесу.

Типичные ошибки и их последствия

Опыт эксплуатации тысяч мансард позволяет выделить самые частые просчеты:

• Экономия на пароизоляции (пленка с проклеенными швами заменена на полиэтилен с разрывами). Через 2 года утеплитель намокает, теряет свойства, на стропилах появляется синева.
• Отсутствие вентиляционного зазора между утеплителем и кровлей или его перекрытие (например, лишним слоем гидроизоляции). Конденсат не удаляется, капает на утеплитель, замерзает зимой — образуются сосульки на внутренней стороне кровли.
• Слишком тонкий утеплитель (100 мм для средней полосы). Точка росы находится внутри пирога, влага конденсируется в толще минваты, которая со временем сползает под собственным весом, оголяя стропила.
• Монтаж пароизоляции фольгой наружу (на улицу). Фольга отражает тепло в небо, а не в комнату, и эффективность сводится к нулю. Плюс нарушается паропроницаемость.
• Заполнение вентиляционных зазоров монтажной пеной или другим утеплителем (чтобы мыши не лезли). Вентиляция прекращается полностью, крыша начинает течь внутренним конденсатом.
• Использование паронепроницаемого утеплителя (XPS) без механической вентиляции мансарды. Воздух в комнате становится спертым, влажность зашкаливает, приходится часто проветривать, теряя тепло.

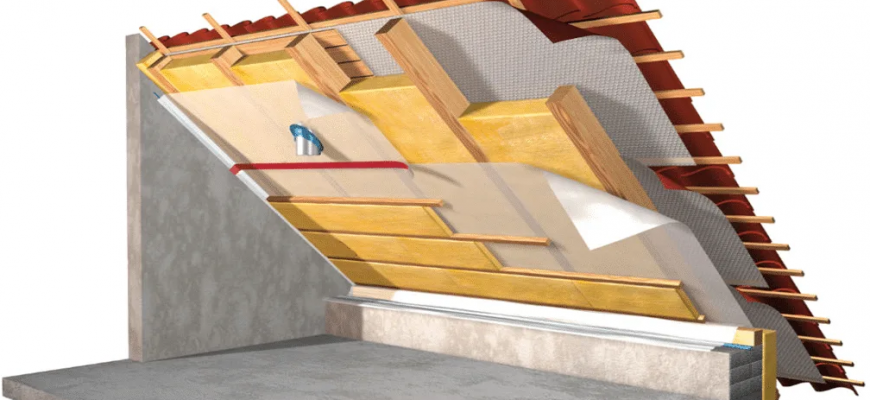

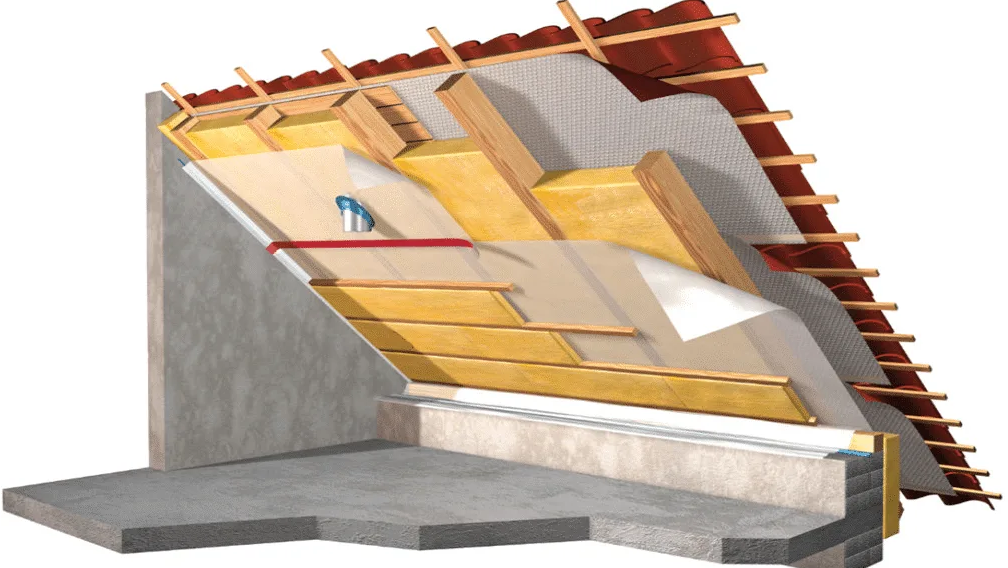

Порядок сборки правильного кровельного пирога мансарды

Профессиональная последовательность слоев от помещения к улице:

1. Внутренняя отделка (гипсокартон, вагонка).
2. Обрешетка под отделку (рейки 20×50 мм — создает нижний вентиляционный зазор).
3. Пароизоляция (проклеенная, с нахлестами, заведенная на стены).
4. Стропила с заложенным между ними утеплителем (первый слой, например 150 мм).
5. При необходимости — второй слой утеплителя поверх стропил (кросс-утепление) с поперечной обрешеткой.
6. Супердиффузионная гидро-ветрозащитная мембрана (укладывается на утеплитель без зазора).
7. Контробрешетка (брусок 50×50 мм) вдоль стропил — создает верхний вентиляционный зазор.
8. Обрешетка под кровельный материал (шаг зависит от типа кровли).
9. Кровельное покрытие.

Каждый слой дышит и работает только в связке с остальными. Нарушение последовательности или замена материала на неподходящий оборачивается дорогостоящими переделками, которые часто требуют полной разборки кровли. Инвестиции в качественные материалы и соблюдение технологии при строительстве мансарды окупаются десятилетиями комфортного проживания без плесени, сквозняков и вечных ремонтов. При этом важно помнить, что даже идеальный кровельный пирог не заменит регулярного осмотра: раз в год (весной) проверяют состояние мембраны, вентиляционных продухов и герметизацию проходок. Только комплексный подход превращает мансарду в здоровое, теплое и красивое жилье под самой крышей.
