Как рассчитать водосточную систему под свою кровлю

Водосточная система — это не просто «трубы и желоб», а важный элемент, который отвечает за отвод ливневых и талых вод от фундамента и стен дома. Неправильно рассчитанная система быстро превращается в источник затоплений, протечек, размывания грунта и преждевременного разрушения цоколя. Чтобы её подобрать под конкретную крышу, нужно учитывать площадь ската, климат, тип кровли, высоту дома, наличие ливневой канализации и количество осадков в регионе.

Главный принцип — за один ливень вся вода, собираемая с крыши, должна свободно проходить через желоба и трубы, не переливаясь через край и не создавая завихрений. Для этого используется расчёт уклона, диаметра элементов и количества водосточных воронок, а не интуитивный подбор «по картинке». Грамотный расчёт снижает риск ремонтов и переделок и делает систему надёжной на десятилетия.

От чего зависит выбор водостока

Перед тем как считать диаметр труб и количество воронок, важно понять, насколько «нагружена» кровля водой. Чем больше площадь скатов, чем круче угол и чем выше объём осадков в регионе, тем мощнее должна быть система. Водосток с маленьким диаметром на большой площади быстро переполняется, даже если внешне желоб выглядит полноценным.

Также важно учитывать тип кровельного материала и конфигурацию крыши: сложные конфигурации с фронтонами, эркерами и впадинами требуют дополнительных ендов, воронок и стыков, чтобы не было застоя воды. Важную роль играют уклон желобов, высота дома и способ вывода воды: на отмостку, в дождеприёмник или в ливневую канализацию. Эти параметры напрямую влияют на расчёт.

Ключевые факторы для расчёта

• Общая площадь скатов, с которых собирается вода.
• Климат и среднегодовое количество осадков в регионе.
• Тип кровли: металлочерепица, профнастил, мягкая кровля и т.д.
• Наличие ендов, перепадов и сложных форм крыши.
• Минимально допустимый уклон желобов и высота вывода трубы.

При таком подходе выбор элементов водостока становится не случайным, а вычисляемым.

Как рассчитать площадь ската и водосбора

Первый шаг — определить площадь каждого ската, с которого вода будет стекать в водосток. Для простого прямоугольного ската это ширина умноженная на длину. Если крыша сложная, площадь разбивают на прямоугольники и треугольники, затем суммируют. Важно учитывать не только проекцию крыши, но и фактическую площадь по скату — с учётом уклона.

После получения площади ската определяют, сколько квадратных метров приходится на одну водосточную воронку. У каждого производителя есть рекомендации: например, одна воронка может обслуживать 50–70 кв. м, в зависимости от диаметра. Если площадь одного ската больше, необходимы дополнительные воронки, чтобы не перегружать систему.

Ориентиры по площади на одну воронку

• Металлический водосток малого диаметра — до 50 кв. м ската.
• Стандартные системы 100–150 мм — до 60–70 кв. м.
• Пластиковый водосток среднего размера — до 40–60 кв. м в зависимости от климата.

Зная, сколько площадь занимает один скат, можно определить минимальное количество воронок, необходимых для его обслуживания.

Как выбрать диаметр желобов и труб

Диаметр желоба и трубы подбирают так, чтобы пропускать максимальный объём воды, который может собраться за один ливень. Слишком узкие элементы переполняются, вода переливается через край, а слишком широкие делают систему тяжёлой и ненужной. Производители обычно дают таблицы соответствия: площадь ската — диаметр желоба — диаметр трубы.

При плоских кровлях и крышах с большим уклоном часто требуются более широкие трубы, особенно если есть высокие снеговые нагрузки, которые при таянии дают большой объём воды за короткое время. Важно, чтобы диаметры желоба и трубы были согласованы между собой и не создавали «узких мест» в системе.

Примеры диаметров

• Для малых крыш до 70 кв. м — желоб 100 мм, труба 75–90 мм.
• Для средних крыш до 120 кв. м — желоб 125 мм, труба 90–100 мм.
• Для крупных крыш и коммерческих объектов — желоб 150 мм и более, трубы до 150 мм.

Такие параметры являются ориентирами, а точные значения лучше уточнять по каталогам конкретных систем.

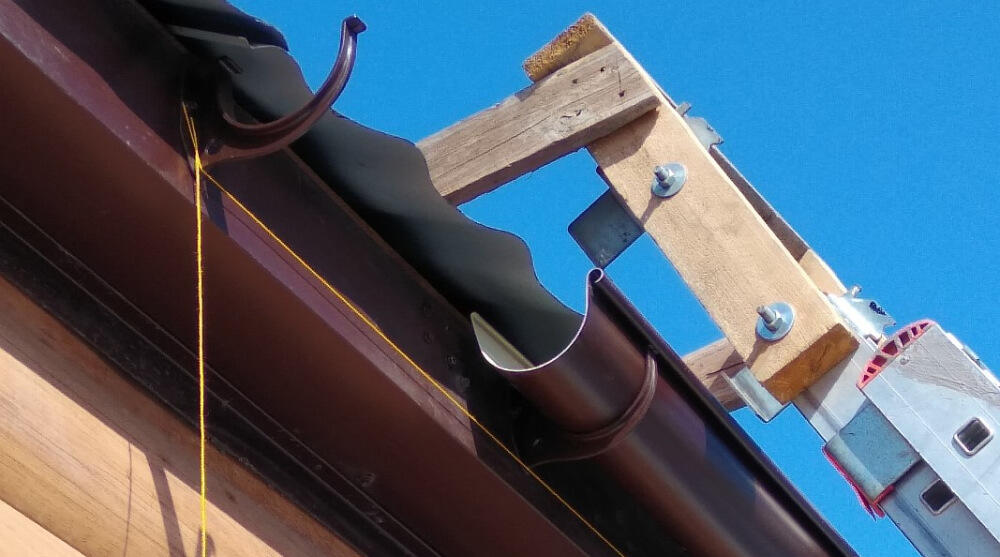

Уклон и расположение воронок

Желоба должны иметь уклон в сторону водосточной воронки, чтобы вода не застаивалась и не переливалась. Минимальный уклон — 2–5 мм на 1 м длины желоба, в зависимости от модели и рекомендаций производителя. Если уклон недостаточен, даже при правильном диаметре трубы может возникать застой и перелив через край.

Воронки размещают так, чтобы не было длинных участков ската без перетока. В длинных крыльях иногда используют несколько воронок на одном желобе, разделяя водосборные зоны. Это предотвращает переливан по всей длине и снижает риск повреждения фиксаторов.

Правила расположения воронок

• Не допускать участков желоба длиннее 12–15 м без воронки.
• Размещать воронки в низких точках ската или около ендов.
• Следить за тем, чтобы уклон был направлен от „верхней“ к „нижней“ части желоба.
• Оставлять свободное пространство вокруг воронки для очистки и обслуживания.

Грамотное расположение воронок делает систему более стабильной и менее требовательной к ежегодным ремонтам.

Как учесть климат и осадки

В регионах с обильными дождями и снегами водосток должен быть более мощным, чем в сухих зонах. Максимальный объём осадков за час или за короткий период диктует, насколько большая площадь может быть обслужена одной системой. Производители обычно дают расчётные коэффициенты по объёму воды, который может пройти через один метр желоба за единицу времени.

Важно также учитывать таяние снега: ливень после оттепели даёт огромный объём воды, который может превышать обычный дождь. Важно, чтобы трубы и воронки были рассчитаны не только на дождевую нагрузку, но и на снеговой сброс, чтобы не произошло переливана и разрушения конструкции.

Что учитывать по климату

• Среднегодовое количество осадков.
• Интенсивность ливней и штормов.
• Снеговой покров и скорость таяния в конце сезона.
• Риск обледенения желобов и воронок.

Такие факторы помогают не только выбрать систему, но и предусмотреть элементы защиты, такие как снегодержатели, защитные сетки и утепление.

Составление схемы системы и количество элементов

После определения диаметров, уклона и количества воронок строят схему водосточной системы: от ската до места вывода воды. На схеме указывают расположение воронок, соединений, кронштейнов, колен, отводов и соединительных элементов. Это помогает точно посчитать необходимое количество труб, желобов, заглушек и фитингов, а также избежать лишних покупок.

Важно учитывать не только длину горизонтальных желобов, но и высоту стен, на которые крепятся трубы, а также узлы примыкания к фасаду и возможности вывода воды в ливневую канализацию или отдельные сборники. Грамотно составленная схема — это основа для монтажа, а не только список позиций.

Что включают в схему

• Обозначение всех скатов, где установится водосток.
• Расположение воронок и точек вывода воды.
• Длина желобов, высота вертикальных труб и уклон.
• Фиксаторы, кронштейны и точки примыкания к стене.
• Места под возможные дополнительные системы дренажа.

Такой подход позволяет не только правильно рассчитать, но и визуально оценить нагрузку системы на крышу и фасад.

Как проверить, что система не перегружена

После расчёта полезно мысленно смоделировать самую тяжёлую для дома ситуацию: сильный ливень, таяние снега, возможно, одновременно. Если при этом площадь скатов, диаметр труб и количество воронок не превышают рекомендуемые производителем значения, система считается корректной. Если есть близкие к предельным цифрам участки, лучше добавить дополнительную воронку или увеличить диаметр на этих участках.

Хорошо помогает проверка по фактическому монтажу: после установки системы можно обойти дом и осмотреть, нет ли участков, где желоб кажется слишком длинным без воронки, или где трубы идут через узкие проходы, где могут скапливаться листья и мусор. Лёгкая профилактика на этапе расчёта минимизирует проблемы в будущем.

Такой подход позволяет сделать водосточную систему не просто декоративной деталью, а надёжным инженерным решением, которое защищает фундамент, стены и отмостку от разрушительного действия воды.
