Электрика при ремонте: сколько розеток, где их ставить и сечение кабеля

Электрика — это та часть ремонта, которую потом видно меньше всего, но именно она определяет, будет ли жизнь в доме удобной и безопасной. Ошибки здесь не прощают: не хватило розеток — комната опутана удлинителями; проводка греется — выбивает автоматы; сечение кабеля выбрано на глаз — через год изоляция плавится. Грамотный проект электрики закладывается на этапе демонтажа, когда стены ещё голые, а штробы можно сделать в любом месте. Количество розеток, их расположение, разнесение по группам и правильный выбор сечения кабеля — это не прихоть, а жёсткие требования современных норм (СП 256.1325800.2016) и здравого смысла. Ниже — подробный план, как спроектировать электрику так, чтобы не переделывать её следующие 20–30 лет.

Сколько розеток нужно: правило «на вырост»

Золотое правило электрика: «розеток не бывает много, бывает мало». При подсчёте исходят из количества бытовых приборов, которые одновременно могут быть включены. В спальне это зарядки для телефонов, ночник, торшер, ТВ, прикроватные гаджеты. В гостиной — ТВ, игровая приставка, аудиосистема, кондиционер, пылесос, торшеры, ёлочная гирлянда (зимой). На кухне — холодильник, микроволновка, электрочайник, кофемашина, тостер, мультиварка, вытяжка, посудомоечная и стиральная машины (тоже на кухне или в ванной).

Ориентировочные нормы на комнату (при стандартном использовании):

• Спальня: минимум 4 розетки (по 2 с каждой стороны кровати + 1 для ТВ + 1 запасная), плюс розетка у входной двери для пылесоса.
• Гостиная: 6–8 розеток (у ТВ блока 2–4 штуки, в зоне отдыха 2–3, у входной двери 1).
• Кухня: от 8 до 12 розеток. Над столешницей — 4–5 (для мелкой техники), отдельные линии для холодильника, варочной панели, духового шкафа, посудомойки, стиральной машины, вытяжки.
• Ванная: 2–3 розетки (для фена, электробритвы и стиральной машины) — обязательно влагозащищённые (IP44) и с заземлением.
• Прихожая: 2 розетки (для зарядки гаджетов, электрощетки, если не хватает в коридоре).
• Кабинет: 4–6 розеток (компьютер, монитор, принтер, зарядки, лампа).

Важное правило: розетки располагают на высоте 20–30 сантиметров от чистового пола (евростандарт) для большинства приборов. Исключения: над столешницей кухни — 10–15 сантиметров над уровнем стола, для стиральной машины — 30–50 сантиметров от пола (чтобы шланг не мешал), для кондиционера — рядом с блоком на высоте 2 метров. Розетки у изголовья кровати удобно делать на высоте 60–80 сантиметров от пола (над тумбочкой).

Группы и автоматы: разделение по нагрузке

Современная проводка должна быть разделена на группы, каждая из которых защищена своим автоматическим выключателем (автоматом). Это позволяет при перегрузке или коротком замыкании отключать только проблемную линию, а не всю квартиру. Группы формируют по назначению:

— Розеточная группа 1 (гостиная, спальня) — 16 А, кабель 2,5 мм².
— Розеточная группа 2 (кухня, кроме мощных приборов) — 25 А, кабель 4 мм².
— Отдельные группы на мощные потребители: электроплита (32–40 А, кабель 6–10 мм²), духовой шкаф (16–20 А), варочная панель (25–32 А), посудомоечная и стиральная машины (16–20 А каждая), кондиционеры (16 А).
— Группа освещения (все комнаты) — 10 А, кабель 1,5 мм².
— Отдельная группа для ванной (розетки) — 16 А, УЗО 30 мА обязательно.
— Резервная группа (1–2 линии) для будущих нагрузок.

Автоматы подбирают по току, который кабель может выдержать длительно. Занижение автомата ведёт к ложным отключениям, завышение — к перегреву кабеля. Для каждой группы нужен свой УЗО (устройство защитного отключения) на 30 мА (для ванной — 10 мА). УЗО защищает от поражения током через корпус прибора.

Выбор сечения кабеля: не ошибиться с толщиной

Сечение кабеля — это площадь поперечного сечения токоведущей жилы (в мм²). От него зависит, сколько ампер провод может пропустить без перегрева. Медный кабель — стандарт для жилых помещений (алюминий запрещён с 2001 года для новых сетей, кроме магистральных). Основные правила:

— Освещение: кабель 3×1,5 мм² (три жилы: фаза, ноль, земля). Максимальный ток 16–19 А, что соответствует нагрузке до 3,5–4 кВт на всю группу (при 10 А автомате — запас).
— Розетки общего назначения (пылесос, зарядки, ТВ, компьютер): кабель 3×2,5 мм². Допустимый ток 25 А (до 5,5 кВт). Автомат 16–20 А.
— Мощные потребители (стиральная машина до 2,5 кВт, посудомойка, духовка до 3,5 кВт): кабель 3×4 мм², ток 32 А, автомат 20–25 А.
— Электроплита (7–10 кВт): кабель 3×6 мм² или 3×10 мм² (зависит от мощности). Автомат 32–40 А.
— Вводной кабель в квартиру (от щитка на лестничной клетке до квартирного щитка): для однокомнатной квартиры — 3×10 мм², для двух-трёхкомнатной — 3×16 мм² (при суммарной нагрузке до 11–15 кВт).

Важно: сечение выбирают по максимальной нагрузке на линии, но с запасом 20–30 процентов. Для удлинения линии более 15 метров сечение увеличивают на одну ступень (например, 2,5 мм² → 4 мм²) из-за потерь напряжения.

Где ставить розетки: эргономика и нормы

Расположение розеток подчиняется правилу доступности и безопасности:

• В углах комнат — розетки для торшеров и пылесоса (удобно, если шнур не пересекает комнату).
• На кухне — розетки над столешницей через каждые 60–80 см. Не менее двух розеток над местом, где стоит холодильник (он часто мебелируется).
• В ванной — розетки на расстоянии не менее 60 см от душевой кабины и ванны (зона 2 по ПУЭ). Желательно со шторками и IP44.
• Для телевизора на стене — блок из 2–4 розеток плюс розетка для антенны и интернета на высоте 30 см от пола (если ТВ на тумбе) или за экраном (если ТВ на кронштейне).
• Рабочий стол — блок розеток на высоте 10–15 см над столом, плюс розетки в пол (в кабель-канале) для ноутбука и зарядок.
• Прихожая — розетка на высоте 20–30 см для пылесоса (рядом с местом хранения), а также на высоте 1,5 метра для зарядки аккумуляторов (дрель, шуруповёрт).

Нельзя ставить розетки:
— За встроенной техникой без доступа (только с отключаемым шнуром).
— Над радиаторами отопления (нагревают провода).
— В «мокрых» зонах ванной (прямой контакт с водой).
— На расстоянии менее 50 см от газовой плиты и газового счётчика.

Разметка и монтаж: штробы, коробки, подрозетники

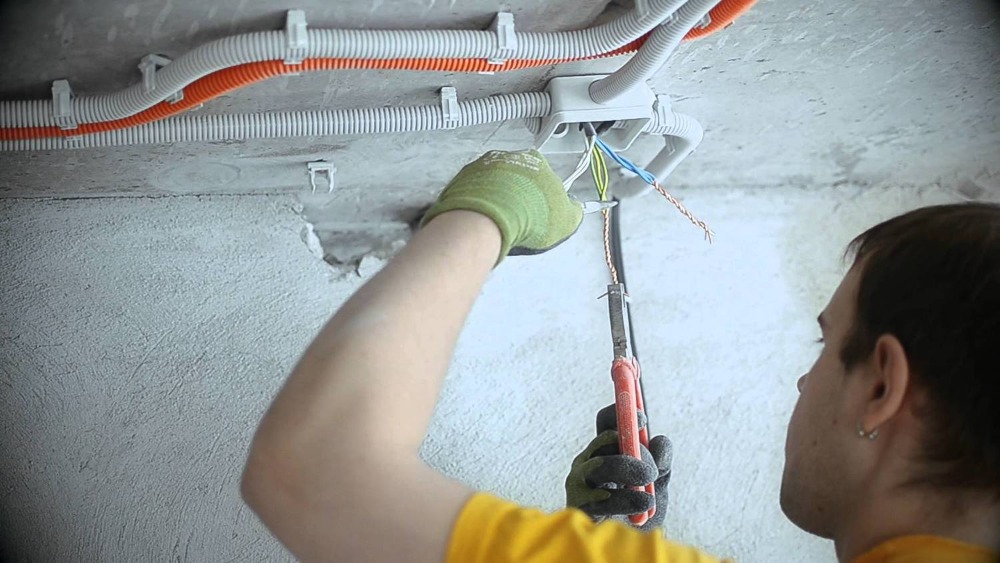

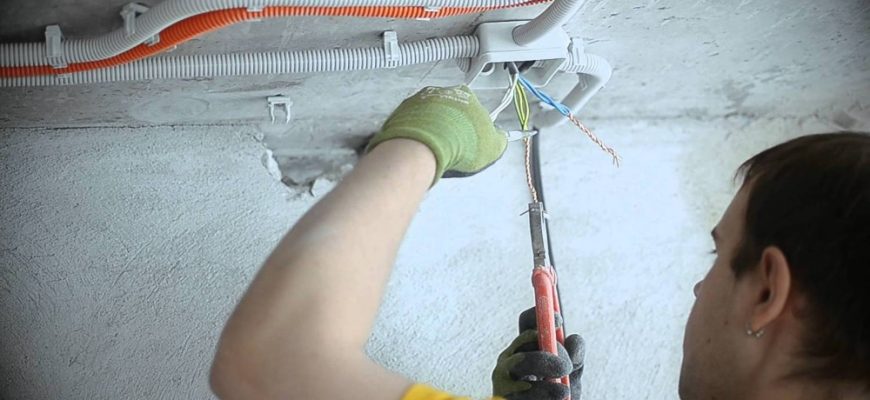

После составления плана с точными координатами всех розеток, выключателей и светильников приступают к разметке на стенах. Отмечают вертикальные линии от щитка до каждой точки, горизонтальные линии под потолком (для освещения) и вдоль пола (для розеток). Штробы (канавки в стене) делают строго вертикально или горизонтально, но не по диагонали — чтобы потом знать, где проходит кабель и не пробить его, вешая картину. Глубина штробы — 20–30 мм, ширина под один кабель 10–15 мм. Для нескольких кабелей ширину увеличивают.

В местах установки подрозетников (коробок для розеток и выключателей) перфоратором делают круглые выемки (коронкой 68 или 72 мм). Подрозетники садят на алебастр или гипс, выравнивая по уровню (все розетки на одной стене должны быть на одной высоте). Расстояние между центрами соседних подрозетников — 71 мм для стандартной рамки на две розетки.

Кабель в штробе фиксируют клипсами или алебастром (точечно через каждые 30–40 см). Запрещено скручивать кабели и укладывать их в одну штробу без разделительной стенки при разных напряжениях (например, освещение и интернет-кабель). После прокладки штробу замазывают штукатуркой или гипсом, оставляя подрозетники открытыми (в них потом вставляют розетки после чистовой отделки).

Выключатели: где и сколько

Выключатели располагают на высоте 80–90 см от пола (на уровне опущенной руки) у входа в комнату со стороны ручки двери. В проходных комнатах (гостиная, прихожая) удобны проходные выключатели (два на одну группу света — у входа и у дивана). В спальне — двухклавишный выключатель у входа на общий свет и на прикроватные бра, а также отдельный выключатель у кровати для отключения основного света, не вставая.

Для кухни и ванной выключатели ставят снаружи помещения (в коридоре), чтобы не трогать их мокрыми руками. Для кладовых и гардеробных — выключатель с ограничителем двери (свет горит, пока дверь открыта).

Ошибки, которые приводят к переделкам

• Экономия на количестве розеток. В итоге комната в тройниках и удлинителях — это неудобно и пожароопасно.
• Использование кабеля меньшего сечения, чем требуется для нагрузки. Провод греется, плавится изоляция, возможен пожар.
• Объединение всех розеток в одну группу с одним автоматом. При перегрузке квартира полностью обесточивается.
• Отсутствие УЗО на розеточных линиях (особенно в ванной и на кухне). Защита от поражения током отсутствует.
• Прокладка кабеля в одной штробе с низковольтными кабелями (интернет, телефон). Наводки и помехи нарушают работу сетей.
• Соединение медного и алюминиевого проводов скруткой (без специальной колодки). Окисление и нагрев в месте контакта.
• Забывают про заземление (жёлто-зелёный провод). В современных домах заземление обязательно.

Особенности для частного дома: ввод, щиток, контур заземления

В частном доме добавляются задачи: вводной кабель от опоры до дома (СИП, сечением не менее 16 мм² для алюминия или 10 мм² для меди), распределительный щиток с вводным автоматом, УЗО на каждую группу и обязательное заземление (контур из стальных уголков и полосы вокруг дома). Сечение кабелей увеличивают на 20–30 процентов из-за большей длины линий. Для подвала и чердака — розетки и свет с отдельными УЗО и защитой от пыли и влаги.

Электрика — это не та статья, на которой экономят. Слишком мало розеток, слишком тонкий кабель или неправильная разбивка на группы превращают современный дом в колхоз с розетками-переносками. Зато грамотный проект, в котором розетки есть в каждой нужной зоне (и даже с запасом), а кабель выбран с запасом по току, даёт комфорт, безопасность и спокойствие на 20–30 лет. Запомните: лучший совет при ремонте — «добавьте ещё одну розетку в каждом углу». Она никогда не окажется лишней.
